Interrupt Handling

OS가 interrupt handling을 위해 지원하는 것
1. 현재 프로세서의 레지스터 저장 (인터럽트가 끝나고 기존에 수행하고 있던 데로 돌아가야하므로)
2. kernel mode에서 실행을 위한 준비가 필요 (kernel mode에서 interrupt 동작해야하므로)
3. interrupt에 대한 정보를 받아낼 수 있어야함
4. user와 kernel 사이 적절한 isolation 유지 (인터럽트는 커널 모드에서 동작하므로 유저모드가 커널모드에 간섭하지 못하도록 해야함)

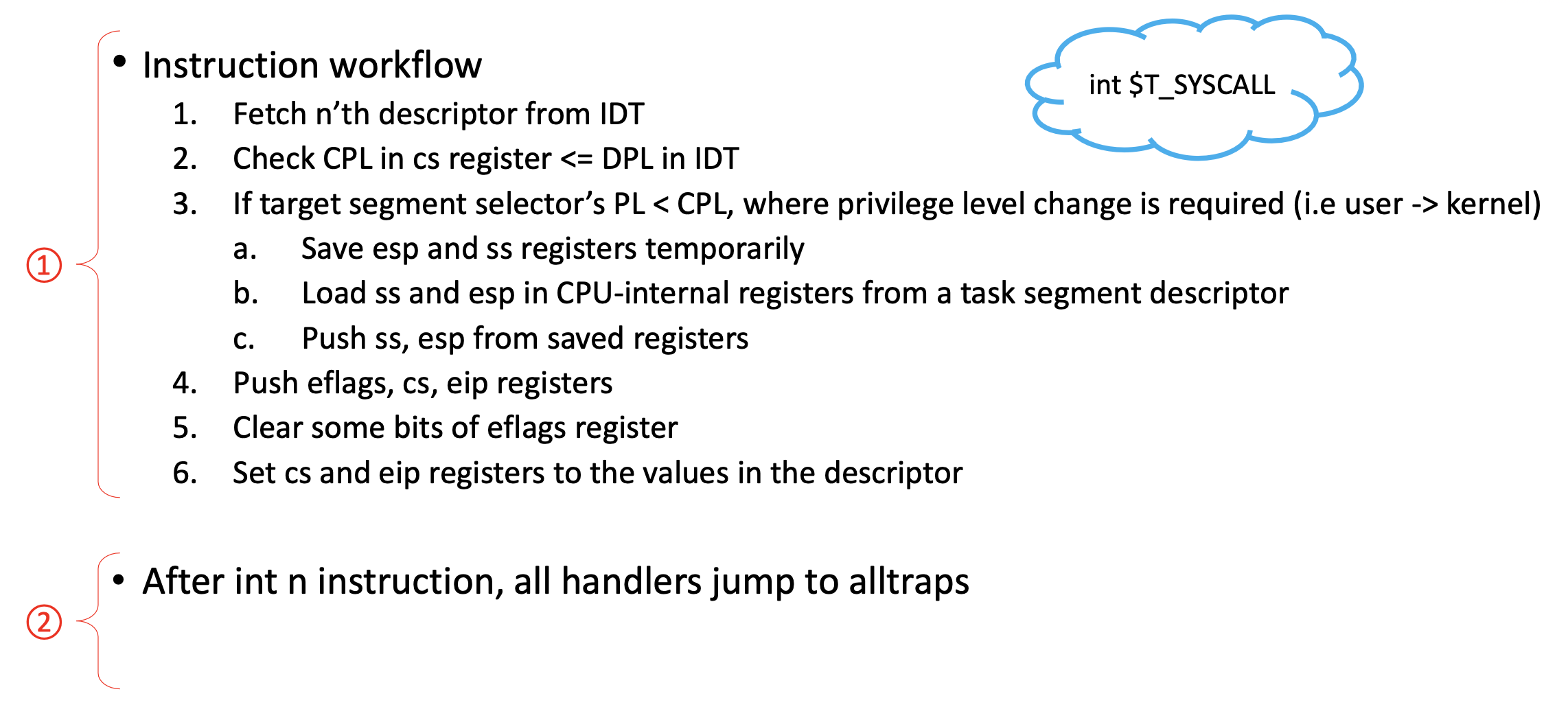

“int n” instruction

n번째에 해당하는 Interrupt

n interrupt

eip register: 다음에 실행해야할 명령어의 주소를 갖고 있는 레지스터, 다음 stack pointer의 주소를 갖고 있다.

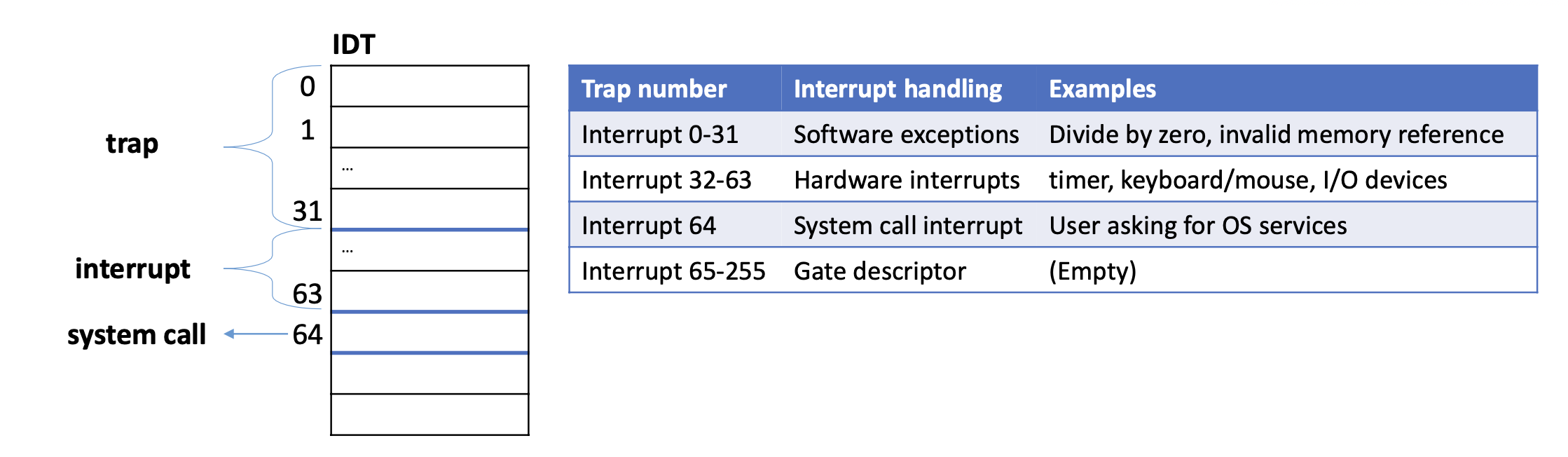

Interrupt Descriptor Table (IDT)

IDT

모든 인터럽트는 각각의 entry point를 가지고 있음
entry point는 인터럽트가 실제로 수행이 되는 명령어들의 시작주소
맨처음 부팅하게되면 main.c 파일에서 tvint()이라는 함수가 호출,
trap vector init이라는 뜻

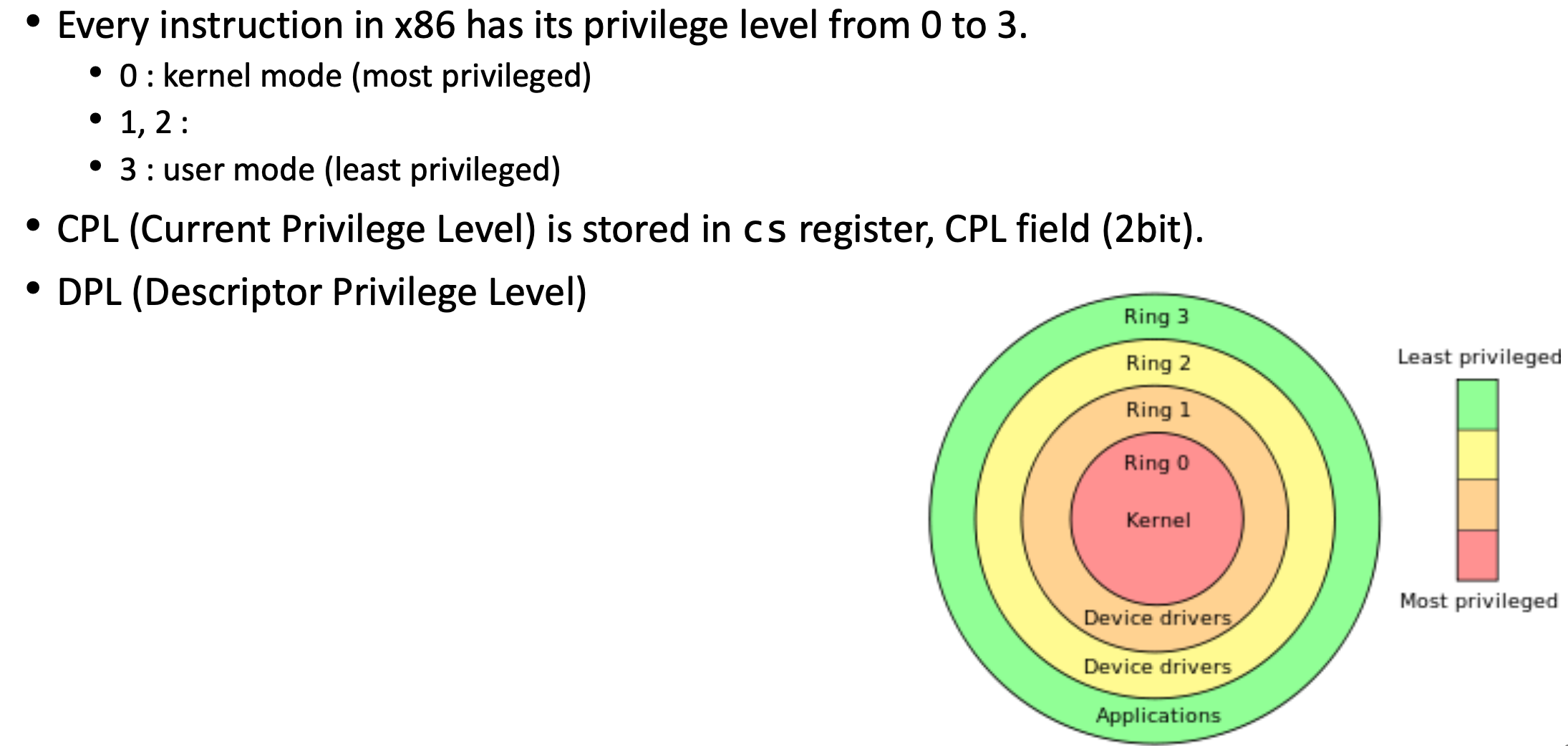

Privilege levels in x86

privilege level in x86

privilege level: 현재 동작하고 있는 프로세스가 얼마나 큰 접근 권한을 가지고 있는지
xv6에선 0,3만 사용
숫자가 작을수록 큰 권한
CPL은 현재 특권 level, DPL은 그 인터럽트를 실행하기 위한 최소 권한 사항
항상 CPL ≤ DPL이어야 인터럽트 호출해서 서비스 수행 가능

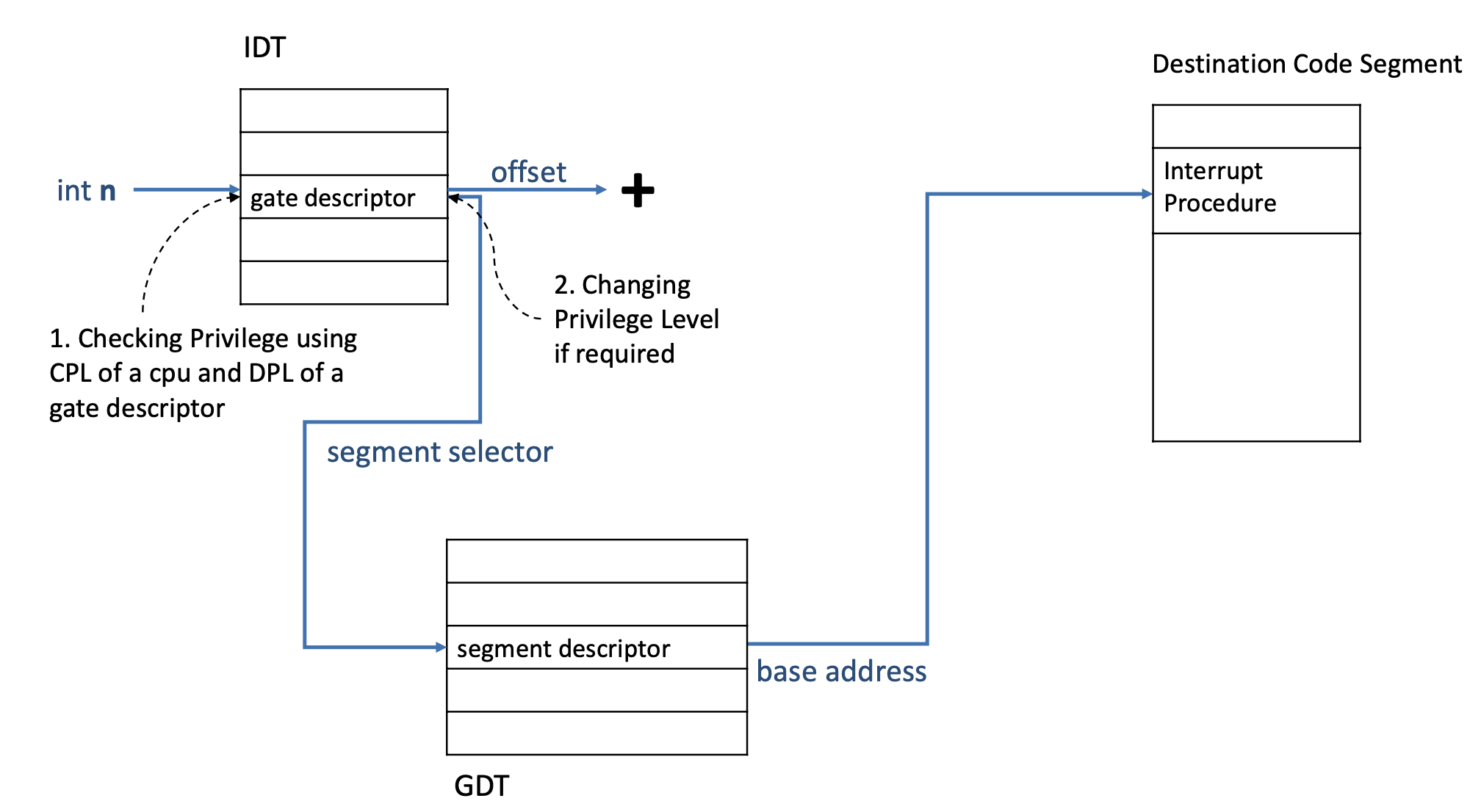

Interrupt Procedure

interrupt procedure

int n이 실행되면 첫번째 IDT로부터 n번째 descriptor 읽어옴
CPL ≤ DPL이어야 실행할 수 있도록 하고
segment descriptor의 PL보다 현재 PL이 더 큰 경우 권한 변경 필요
실제 interrupt의 물리주소를 찾기 위해서는 segment selector에 적힌 주소를 따라가서 offset을 하나 받아오고
segment descriptor의 base address와 더해서 실제 주소를 알아냄

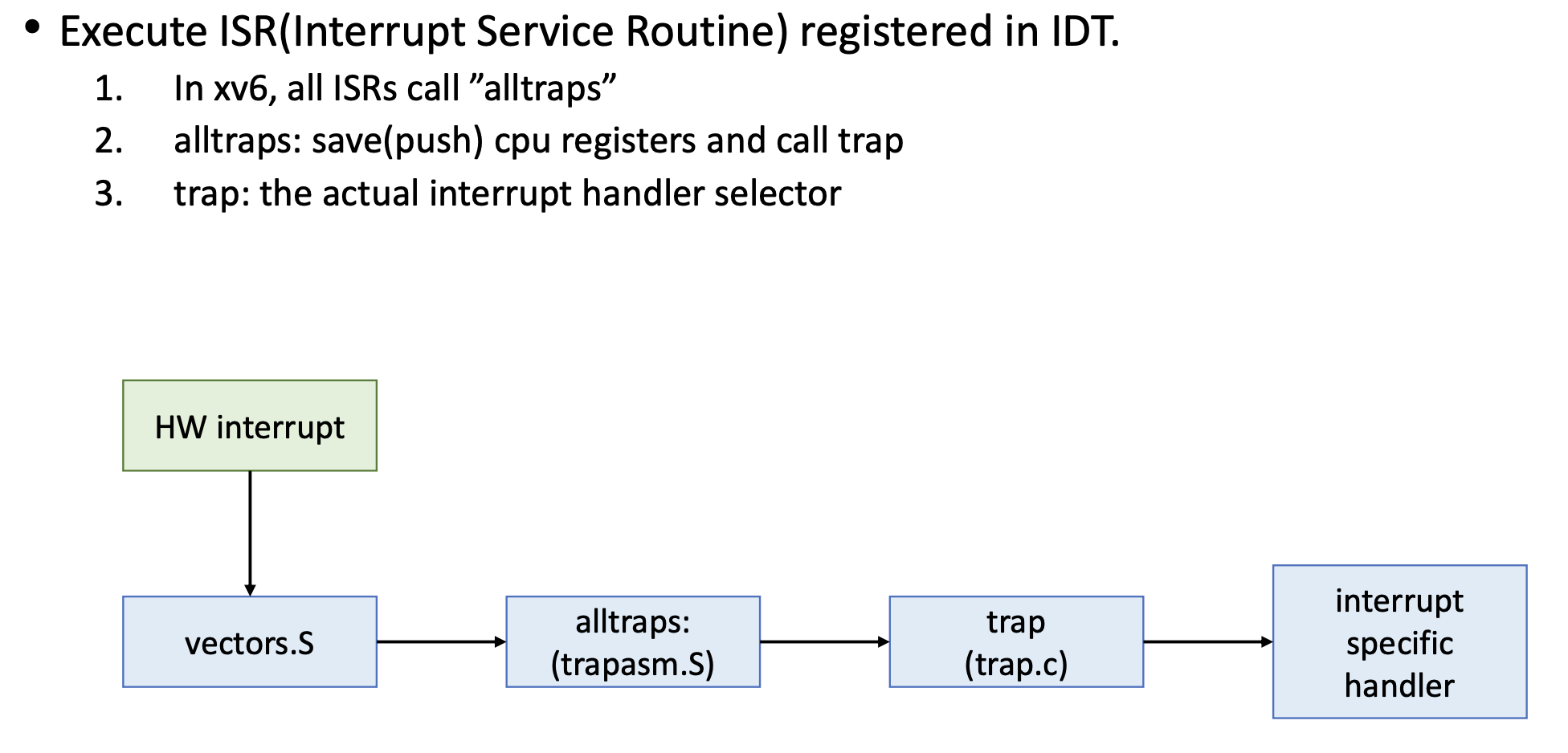

After “int n”

after int n

모두 altraps 으로 jump 하게 됨
altrap은 cpu register를 저장하고 트랩을 호출
trap은 실제 인터럽트 핸들러가 실행되어야할 인터럽트 실행

Code

tvint

맨처음 xv6가 부팅이되면
main을 호출하고, main은 trap vector init을 하게됨

void
tvinit(void)
{
  int i;

  for(i = 0; i < 256; i++) //256개의 인터럽트 모두에 대해서 일일이 gate 설정을 하고 초기화
    SETGATE(idt[i], 0, SEG_KCODE<<3, vectors[i], 0); // 마지막 '0'은 DPL에 해당 (default는 kernel mode)
  SETGATE(idt[T_SYSCALL], 1, SEG_KCODE<<3, vectors[T_SYSCALL], DPL_USER); //예외적으로 system call은 user mode에서 호출할 수 있도록 3의 값을 넣음

  initlock(&tickslock, "time");
}

default값은 모두 kernel mode에 해당하는 0
system call만 값을 DPL_USER, 즉 3의 값으로 줌

Assembly trap handler

Make를 하게 되면 vectors.pl 파일에 의해 vectors.S 파일이 만들어짐

vectors.S

.globl vector0
vector0:
  pushl $0
  pushl $0
  **jmp alltraps //alltrap으로 jump**
.globl vector1
vector1:
  pushl $0
  pushl $1
  **jmp alltraps**

trap vector들이 정의되어 있다.
각 trap number 마다 짧은 assembly code의 주소들이 들어있는 배열임

trapsm.S

vectors.S에서 jump를 하면 trapsm.S로 옴

#include "mmu.h"

  # vectors.S sends all traps here.
.globl alltraps
alltraps:
  # Build trap frame.
  pushl %ds
  pushl %es
  pushl %fs
  pushl %gs //ds, es, fs, gs와 같은 segment 레지스터와
  pushal //범용 레지스터를 저장

이로써 processor는 kernel의 C code를 실행할 수 있게됨

# Set up data segments.
  movw $(SEG_KDATA<<3), %ax
  movw %ax, %ds
  movw %ax, %es

  # Call trap(tf), where tf=%esp
  pushl %esp
  **call trap // 준비가 이제 다 끝났으니 trap을 호출해서 다시 trap.c 파일로 감**
  addl $4, %esp

Trap.c

...
void
trap(struct trapframe *tf)
{
  **if(tf->trapno == T_SYSCALL){ // system call은 따로 처리**
    if(myproc()->killed)
      exit();
    myproc()->tf = tf;
    syscall();
    if(myproc()->killed)
      exit();
    return;
  }
...

...
**switch(tf->trapno){ //나머지는 switch를 통해 해당되는 interrupt 수행**
  case T_IRQ0 + IRQ_TIMER:
    if(cpuid() == 0){
      acquire(&tickslock);
      ticks++;
      wakeup(&ticks);
      release(&tickslock);
    }
    lapiceoi();
    break;
...

만약 존재하지 않는 interrupt가 호출됐다면 예외처리 해줌

default:
    if(myproc() == 0 || (tf->cs&3) == 0){
      **// In kernel, it must be our mistake.**
      cprintf("unexpected trap %d from cpu %d eip %x (cr2=0x%x)\n",
              tf->trapno, cpuid(), tf->eip, rcr2());
      panic("trap");
    }
    **// In user space, assume process misbehaved.**
    cprintf("pid %d %s: trap %d err %d on cpu %d "
            "eip 0x%x addr 0x%x--kill proc\n",
            myproc()->pid, myproc()->name, tf->trapno,
            tf->err, cpuid(), tf->eip, rcr2());
    myproc()->killed = 1;
  }

struct trapframe

trap.c

void
**trap(struct trapframe *tf) // trap이 호출될 때 프로세서 레지스터의 정보를 담고 있음**
{
  if(tf->trapno == T_SYSCALL){
    if(myproc()->killed)
      exit();
    myproc()->tf = tf;
    syscall();
    if(myproc()->killed)
      exit();
    return;
  }

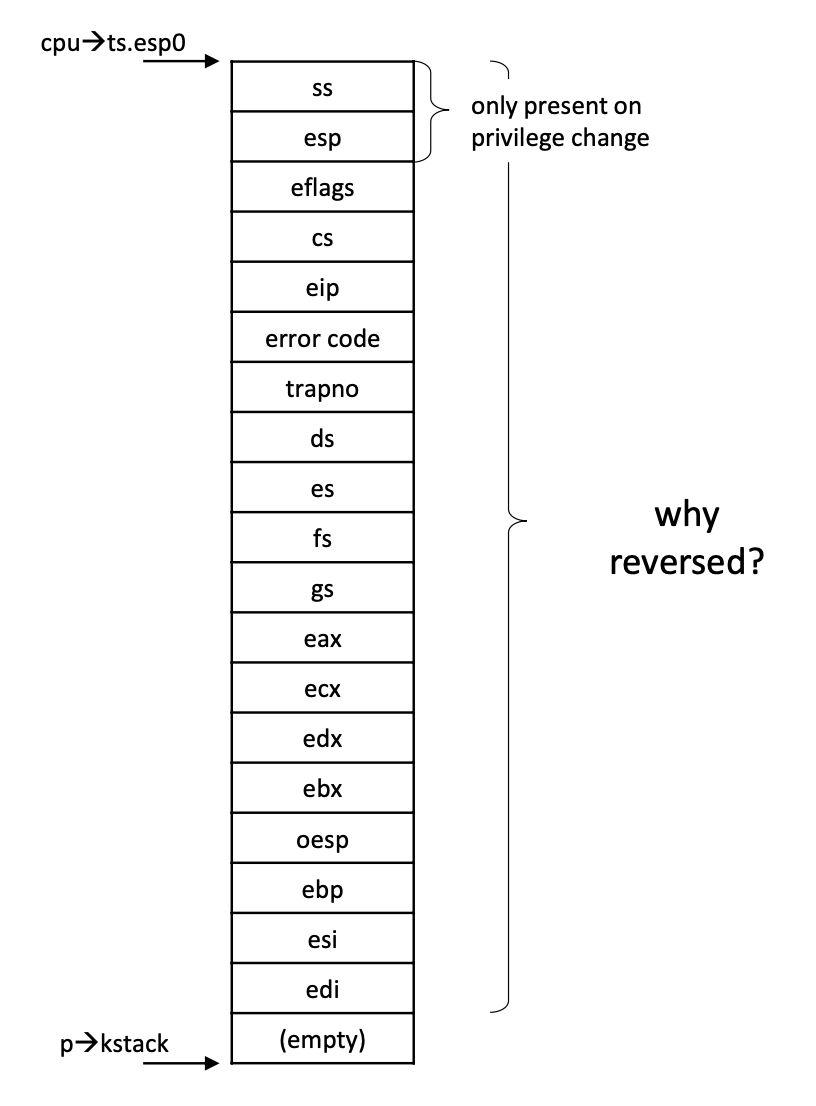

stack

stack은 아래에서 위로 쌓이기 때문에 거꾸로 되어있음
이 프레임은 x86.h에 정의되어 있음

x86.h

struct trapframe {
  // registers as pushed by pusha
  uint edi;
  uint esi;
  uint ebp;
  uint oesp;      // useless & ignored
  uint ebx;
  uint edx;
  uint ecx;
  uint eax;

  // rest of trap frame
  ushort gs;
  ushort padding1;
  ushort fs;
  ushort padding2;
  ushort es;
  ushort padding3;
  ushort ds;
  ushort padding4;
  uint trapno;

  // below here defined by x86 hardware
  uint err;
  uint eip; //다시 돌아가려면 eip 사용
  ushort cs;
  ushort padding5;
  uint eflags;

  // below here only when crossing rings, such as from user to kernel
  uint esp;
  ushort ss; //esp, ss는 previlege level이 바뀔 때만 존재하게됨
  ushort padding6;
};

struc trapframe이 필요한 이유

interrupt 후 user process로 돌아갈 때 레지스터를 다시 복구하기 위해서 (ex. system call)
user process의 정보를 커널에서 사용하기 위함 (ex. arg)*
interrupt 후 user process가 다른 방식으로 동작해야 할 때 return 주소를 다른 주소로 바꿈으로써 기존의 flow가 아닌 새로운 flow를 만드는데 사용해야 하기 때문 (ex. exec)

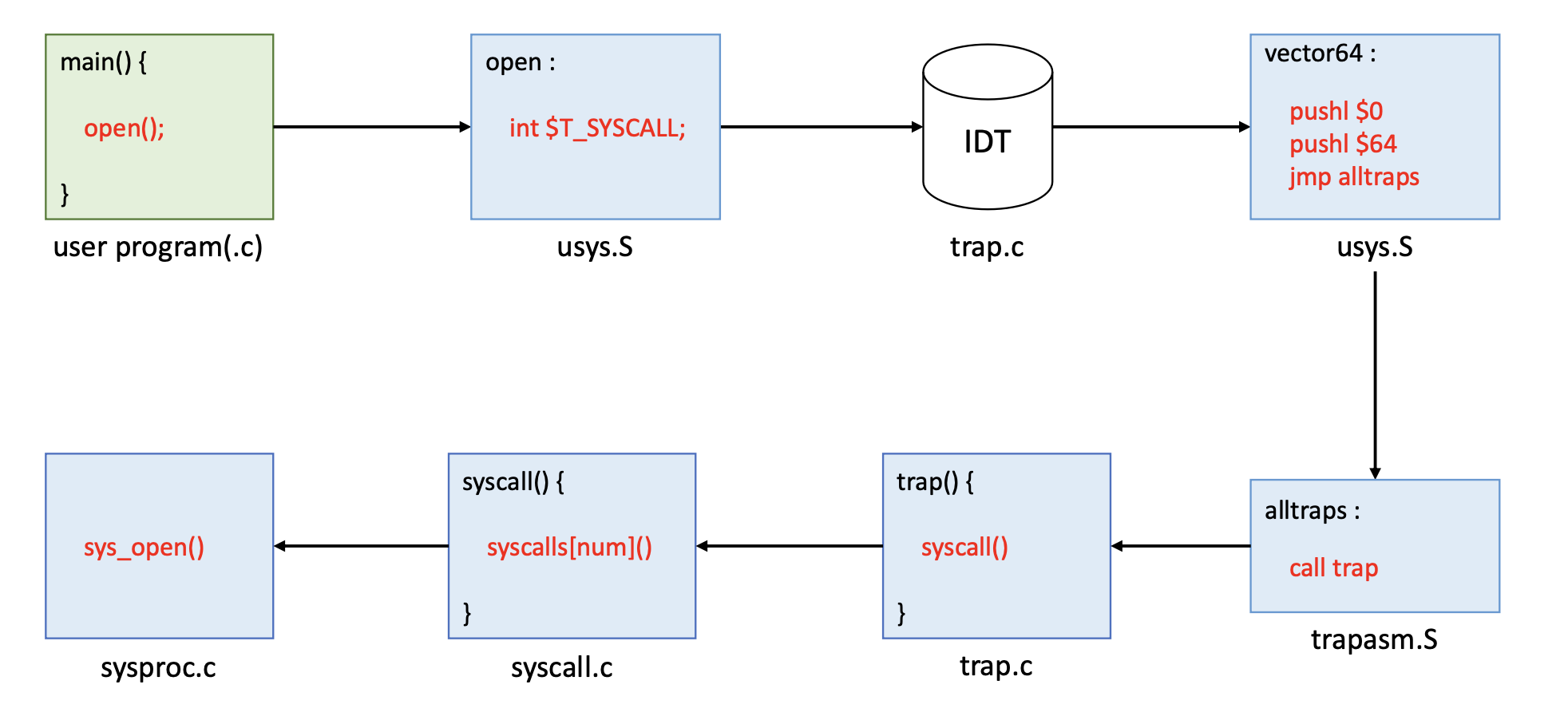

Trapframe usage - system call

usys.S

...
#define SYSCALL(name) \
  .globl name; \
  name: \
    **movl $SYS_ ## name, %eax; \ // syscall의 번호를 eax 레지스터에 저장**
    int $T_SYSCALL; \
    ret
...
SYSCALL(read)
SYSCALL(write)

trap.c

void
trap(struct trapframe *tf)
{
  if(tf->trapno == T_SYSCALL){
    if(myproc()->killed)
      exit();
    **myproc()->tf = tf; // 현재 프로세스의 trapframe을 이 레지스터의 상태를 본딴 trap frame으로 설정하고**
    syscall();
    if(myproc()->killed)
      exit();
    return;
  }

syscall.c

void
syscall(void)
{
  int num;
  struct proc *curproc = myproc();

  **num = curproc->tf->eax; //eax에 저장되어 있는 값을 가져와서**
  if(num > 0 && num < NELEM(syscalls) && syscalls[num]) {
    curproc->tf->eax = syscalls[num](); //그 index에 맞는 syscall 함수를 호출
  } else {
    cprintf("%d %s: unknown sys call %d\n",
            curproc->pid, curproc->name, num);
    curproc->tf->eax = -1;
  }
}

syscall

Trapframe usage - arg*

zombie.c

if(fork() > 0)
    **sleep(5);  // Let child exit before parent.**
  exit();

user.h

**int sleep(int);**

sysproc.c

int
**sys_sleep(void) //인자가 없음**
{
  int n;
  uint ticks0;

  **if(argint(0, &n) < 0) //인자를 따로 받아오기 위해 argint함수를 사용**
    return -1;
  acquire(&tickslock);
  ticks0 = ticks;
  while(ticks - ticks0 < n){
    if(myproc()->killed){
      release(&tickslock);
      return -1;
    }
    sleep(&ticks, &tickslock);
  }
  release(&tickslock);
  return 0;
}

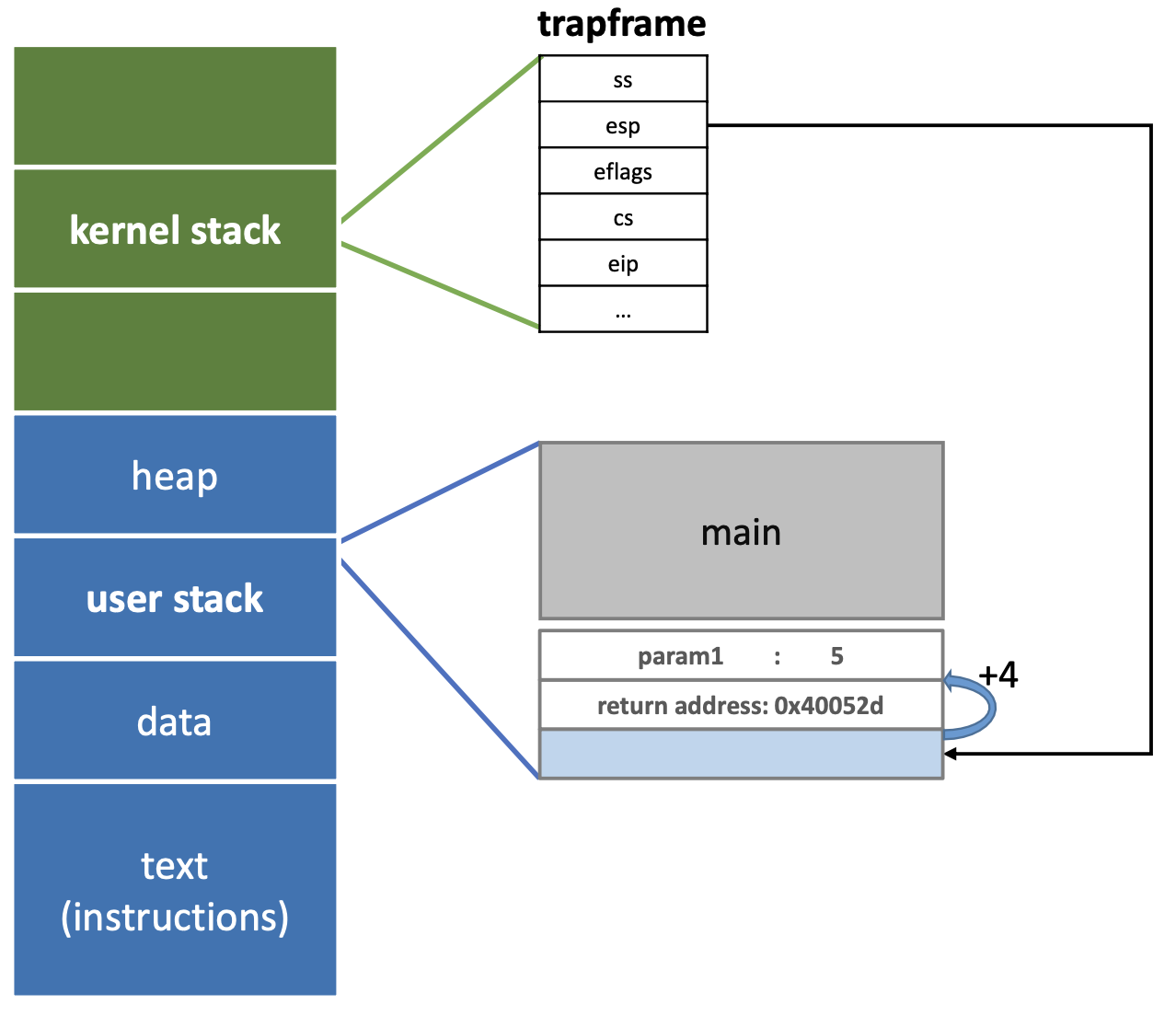

argint

sysproc.c에서 argint 함수를 통해 인자를 받아옴

argint는 전에 저장해둔 trapframe의 esp값으로, trap이 호출되던 당시 사용되고 있던 stack인 user stack에 접근해서 인자를 받아오게 되는 것

syscall.c

int
**argint(int n, int *ip) //n번째에 해당하는 인자값을 받아오는 함수**
{
  **return fetchint((myproc()->tf->esp) + 4 + 4*n, ip); //전에 저장해둔 trap frame의 esp값, trap이 호출되던 당시 사용되고 있던 stack인 user stack에 접근해서 인자를 받아오게 되는것**
}

int
**fetchint(uint addr, int *ip) //trap이 호출되던 당시 사용되고 있던 stack에 접근**
{
  struct proc *curproc = myproc();

  if(addr >= curproc->sz || addr+4 > curproc->sz) //해당 주소가 올바른 주소 범위에 있는지 확인
    return -1;
  ***ip = *(int*)(addr); //그 주소에 있는 값을 int 형태로 저장해줌**
  return 0;
}

Trapframe usage - modify

process의 flow를 바꿈
Exec system call

exec.c

**curproc->tf->eip = elf.entry;  // 밑에 main으로**
  curproc->tf->esp = sp;
  switchuvm(curproc);
  freevm(oldpgdir);

원래 프로세스 말고 다른 프로세스로 리턴함

sh.c

...
int
**main(void)**
{
  static char buf[100];
  int fd;

  // Ensure that three file descriptors are open.
  while((fd = open("console", O_RDWR)) >= 0){
    if(fd >= 3){
      close(fd);
      break;
    }
  }

  // Read and run input commands.
  while(getcmd(buf, sizeof(buf)) >= 0){
...

practice

128번 interrupt를 만들어서 128번 interrupt가 호출되었다는 message를 출력

prac2_usercall.c

user program 코드

#include "types.h"
#include "stat.h"
#include "user.h"

int
main(int argc, cahr *argv[])
{
    **__asm__("int $128");**
    return 0;
}

prac2_mycall.c

#include "types.h"
#include "defs.h"
#include "param.h"
#include "memlayout.h"
#include "mmu.h"
#include "proc.h"
#include "x86.h"

void
mycall(void)
{
    cprintf("user interrupt 128 called!\n");
}

Makefile 수정

UPROGS=\
	_cat\
	_echo\
...
	_myapp\
	**_prac2_usercall\ //추가**

OBJS = \
	bio.o\
	console.o\
...
	prac_syscall.o\
	**prac2_mycall.o\ //추가**

defs.h에 함수 원형 추가

...
int             copyout(pde_t*, uint, void*, uint);
void            clearpteu(pde_t *pgdir, char *uva);

//prac_syscall.c
int myfunction(char*);

**//prac2_mycall.c
void mycall(void); //추가**

trap.c

128번 인터럽트에대한 처리하는 부분을 추가함

switch(tf->trapno){
  case T_IRQ0 + IRQ_TIMER:
    if(cpuid() == 0){
...
case T_IRQ0 + 7:
  case T_IRQ0 + IRQ_SPURIOUS:
    cprintf("cpu%d: spurious interrupt at %x:%x\n",
            cpuid(), tf->cs, tf->eip);
    lapiceoi();
    break;
  **case T_IRQ0 + 128: //switch문에 case 추가
    mycall();
    myproc()->killed = 1;
    break;**

Trouble Shooting

위와 같이 코드를 만들고 실행했을 때

interrupt 13

trap.c에서 switch 문에서 추가해준 case에 걸리지 않고, default에 걸려 위와 같이 error exception(interrupt 13)이 발생했다.

13번 인터럽트는 일반 보호 오류(general protection fault)를 나타내며, 이 인터럽트가 발생한 이유는 대개 사용자 프로세스가 메모리 접근 등에서 잘못된 동작을 수행한 경우이다.

해결

traps.h

traps.h에 trapno 값 128 정의

#define T_USERCALL      128     //prac2_usercall, 128 interrupt

trap.c

T_IRQ0 + 128 대신 T_USERCALL 사용

switch(tf->trapno){
  case T_IRQ0 + IRQ_TIMER:
    if(cpuid() == 0){
...
case T_IRQ0 + 7:
  case T_IRQ0 + IRQ_SPURIOUS:
    cprintf("cpu%d: spurious interrupt at %x:%x\n",
            cpuid(), tf->cs, tf->eip);
    lapiceoi();
    break;
  **case T_USERCALL: //switch문에 case 추가
    mycall();
    myproc()->killed = 1; //user program은 반드시 exit을 해줘야함
    break;**

밑에는 조교님 대면 수업에서 코드 exit이랑 뭐가 다른가…

**case T_USERCALL: //switch문에 case 추가
    mycall();
    exit(); //user program은 반드시 exit을 해줘야함
    break;**

☁️ **`myproc()->killed = 1;`**은 인터럽트 핸들러에서 사용되며, **`exit()`**은 유저 프로그램에서 사용됩니다. 일반적으로 유저 프로그램에서 **`myproc()->killed = 1;`**를 직접 사용해서 프로세스를 종료하는 것은 권장되지 않습니다. 그 이유는 **`killed`** 변수가 인터럽트 핸들러에서 사용되기 때문입니다. 유저 프로그램에서 이 변수를 변경하면 인터럽트 핸들러에서 예상치 못한 동작이 발생할 수 있습니다. 또한, 유저 프로그램은 **`exit()`** 시스템 콜을 통해 종료되어야 합니다. 이는 프로세스가 자원을 올바르게 정리하고, 부모 프로세스에게 종료 상태를 알리는 등의 작업을 수행하기 때문입니다. **`exit()`** 함수는 또한 C 라이브러리에 정의된 함수이므로, 유저 프로그램에서 쉽게 사용할 수 있습니다. 따라서, 유저 프로그램에서는 **`exit()`** 함수를 사용하여 프로세스를 종료해야 하며, **`myproc()->killed = 1;`**과 같은 코드는 인터럽트 핸들러에서 사용해야 합니다.

IDT 테이블의 T_USERCALL을 아래와 같이 코드를 추가하여 설정

void
tvinit(void)
{
  int i;

  for(i = 0; i < 256; i++)
    SETGATE(idt[i], 0, SEG_KCODE<<3, vectors[i], 0);
  SETGATE(idt[T_SYSCALL], 1, SEG_KCODE<<3, vectors[T_SYSCALL], DPL_USER);

  **SETGATE(idt[T_USERCALL], 1, SEG_KCODE<<3, vectors[T_USERCALL], DPL_USER); // 128 interrupt**

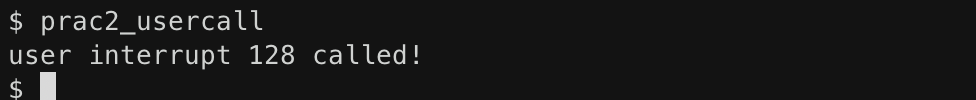

[정상 작동된 화면]

correct execution
